| 400℃ | 高耐熱 |
| PTFE | 潤滑用添加剤 |
| KT/KTL | シリーズ |
KT/KTLシリーズはPTFE（4フッ化エチレン樹脂）微粉末の摩擦・摩耗特性改良材です。
各種熱可塑・熱硬化樹脂、ゴム、エラストマーへの添加により、摩擦・摩耗特性、PV値を改善することができます。また、防汚、非粘着、撥水・撥油等の機能を付与することも可能です。
KT/KTLシリーズは融点以上でも分解・メルトフローしないため、成形温度が400℃以上の樹脂への添加も可能です。特に最高分子量のKTシリーズは、420℃でも分解ガスの発生が無く、成形温度の高いスーパーエンプラ添加剤として高い評価を得ています。
特性・特長
熱分解曲線（10℃/minで420℃まで昇温、その後30分間保持）
TG-chart(increase by 10℃/min. up to 420℃, then hold at 30min)

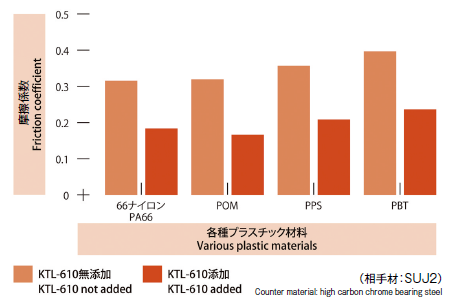

各種プラスチック+KTL-610（10wt.%） 摩擦係数
Various plastics+KTL-610(10wt.%) Friction coefficient

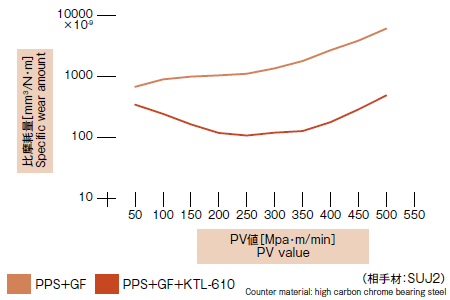

PPS+KTL-610（10wt.%） 比摩耗量
PPS+KTL-610(10wt.%) Specific wear amount

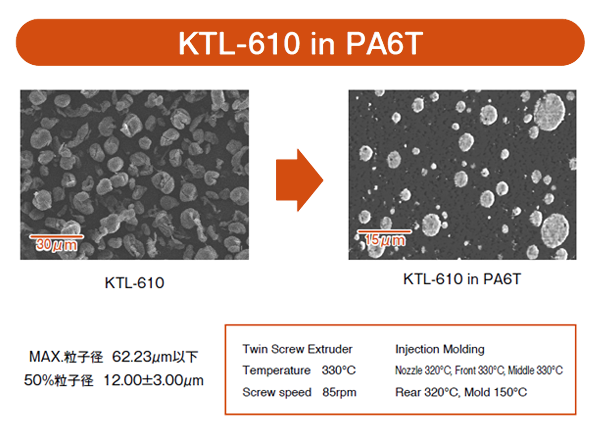

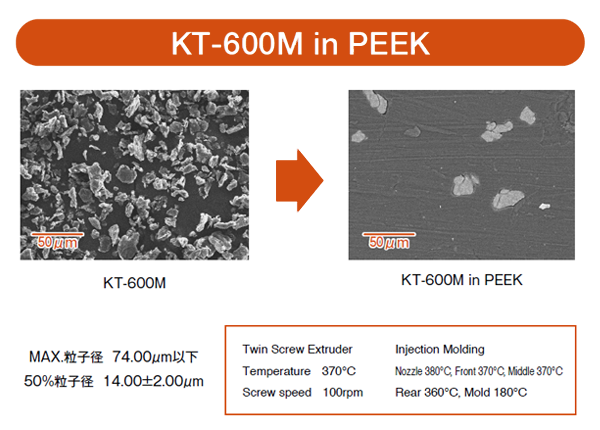

使用例
KT/KTLシリーズ 樹脂コンパウンド用グレード
| KT-300M KT-400M KT-600M |
特性 |
完全に焼成された最高分子量、世界最高耐熱PTFE微粉末。 420℃でも分解ガスの発生が無く、分解ガスを嫌うPOMにも最適。 融点以上でもメルトフローせず粒子形状を保持するため、高温でも均一な分散状態を保持。 |
| 推奨 樹脂 |
POMを含む全ての熱可塑性・熱硬化性樹脂、ゴム、エラストマー |
|
| 注意 事項 |
KTシリーズは樹脂コンパウンド専用グレードです。 |
| KTL-450A KTL-450 KTL-620 |
特性 |
完全に焼成された高分子量PTFE微粉末。 流動性・分散性に優れるため、混練機への自動供給が可能。 融点前後での体積及び形状の変化が小さいため、成形品の強度・寸法安定性に影響を与えない。 |
| 推奨 樹脂 |
加工温度300℃台中盤以上の樹脂、ゴム、エラストマー |
|
| 注意 事項 |
医療・食品接触用途へのご使用はご相談ください。 |
| KTL-610 | 特性 |
KTL-450A、KTL-450、KTL620と同じ |
| 推奨 樹脂 |
加工温度300℃台前半以下の樹脂、ゴム、エラストマー |
|
| 注意 事項 |
医療・食品接触用途へのご使用はご相談ください。 |
用途例
合成樹脂への添加
合成樹脂への添加
ゴム・エラストマーへの添加
